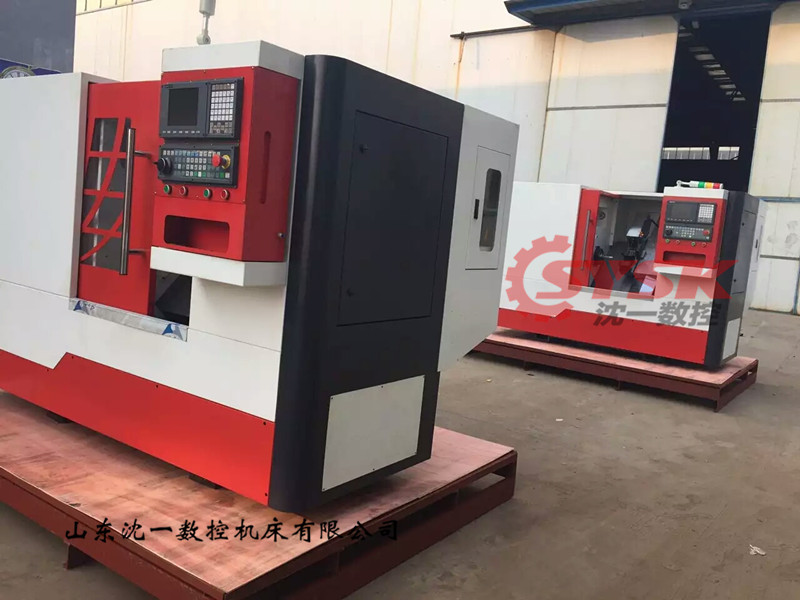

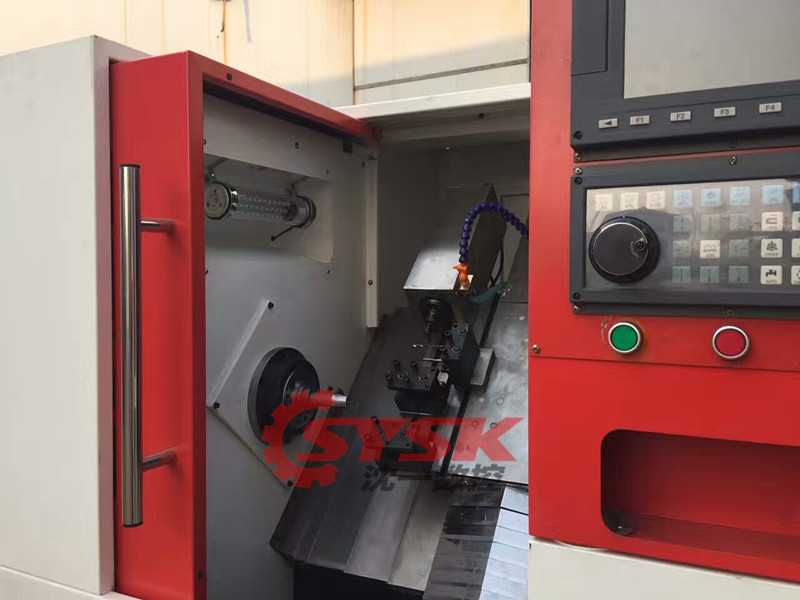

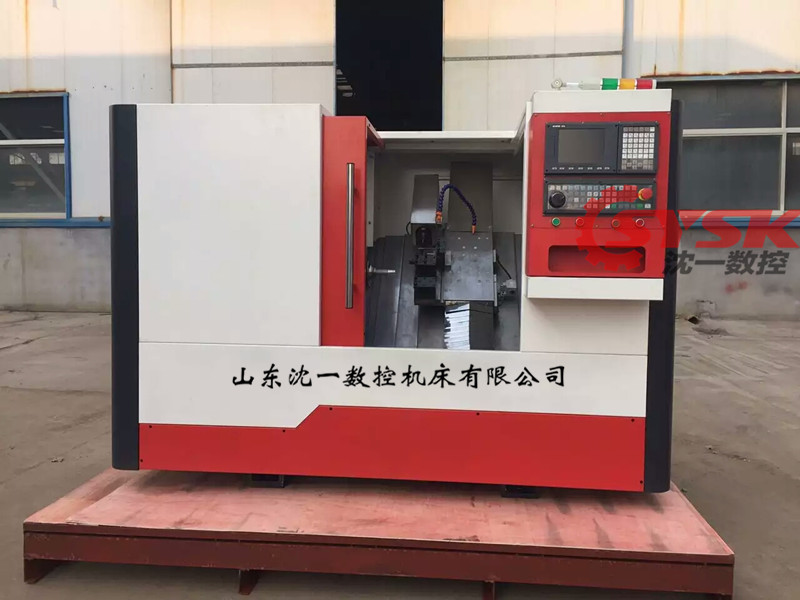

TCK66斜床身線軌數控車床
數控車床特點
高精度臺灣直線導軌
高速主軸單元，可選配自制主軸
高強度鑄鐵
自動集中潤滑
整體斜床身
數控車床用途
該機床適用于加工各種中小型軸類、 盤類零件，可以車削各種螺紋、圓弧、 圓錐及回轉體的內外曲面，廣泛應用于 水暖器材、閥門、電器、儀表、汽車、 摩拖車、軸承等行業。
技術參數 | Specifications | 單位 | TCK66 |
床身上最大回轉直徑 | Max.swing over bed | mm | Φ660 |
拖板上最大回轉直徑 | Max.swing over cross slide | mm | Φ400 |
最大加工長度 | Maximum processing length | mm | 600 |
主軸單元 | Spindle unit | mm | Φ260 |
主軸頭形式（可選卡盤） | The spindle nose (optional chuck) | A2-8 | |
主軸電機功率 | The spindle motor power | kW | 11 |
主軸最高轉速 | Highest spindle speed | rpm | 2800 |
主軸通孔直徑 | Spindle bore | mm | Φ85 |
允許通過棒料 | Bar capacity | mm | Φ75 |
X/Z軸絲杠規格 | The X/Z axis screw specifications | 4010/4010 | |
X軸極限行程 | The X-axis limit stroke | mm | 280 |
Z軸極限行程 | The Z axis stroke limit | mm | 600 |
X軸電機扭矩 | The X axis motor torque | N.m | 10 |
Z軸電機扭矩 | The Z axis motor torque | N.m | 10 |
重復定位精度 | X/Z axis repeatability | mm | ±0.003 |
可選裝刀塔（特殊配置） | Tool Turret (Optional) | 125-8T | |
刀塔中心高尺寸 | Turret center high dimensions | mm | 125 |
液壓尾座套筒直徑 | Hydraulic Quill dia. | mm | 100 |
液壓尾座套筒行程 | Hydraulic Quill traverse | mm | -- |
液壓尾座套筒錐孔 | Hydraulic Quill taper | 莫氏5# | |
液壓尾座最大行程 | Hydraulic tailstock travel | mm | 500 |
沈一數控尺寸 | Machinedimension(L×W×H) | mm | 3500×2000×2100 |
機床重量(約) | Net. weight (about) | kg | 4500 |
