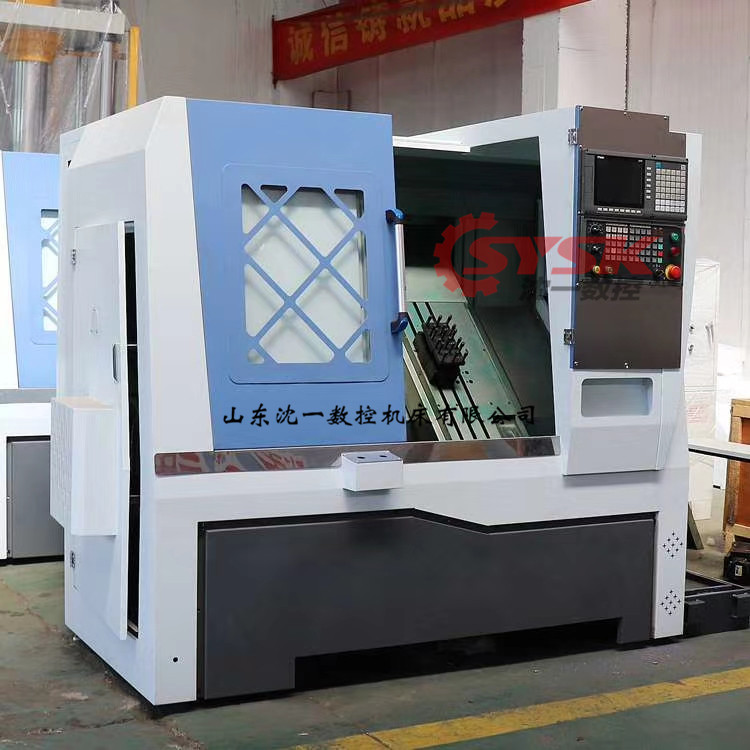

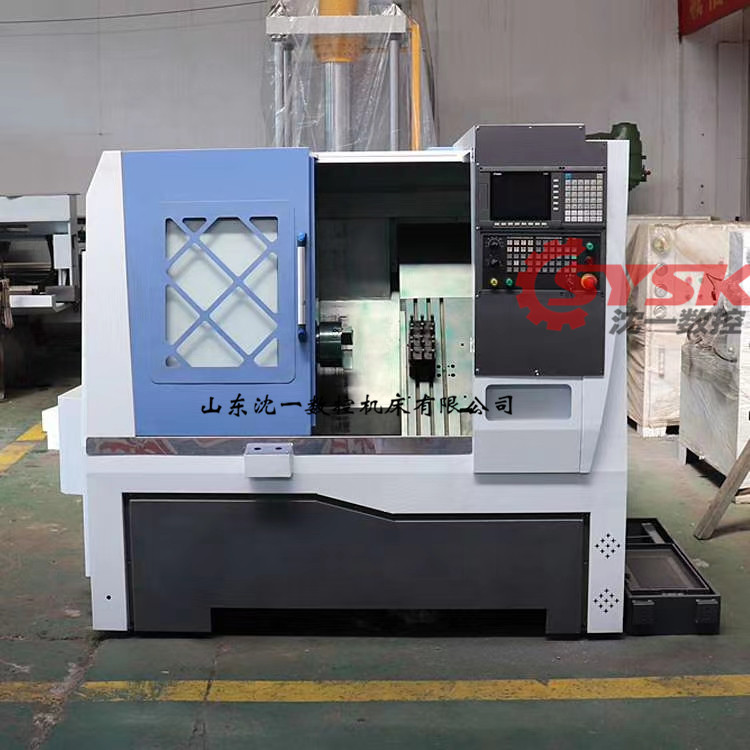

TCK50斜床身線軌數控車床
數控車床用途
本機床主要用于加工各種軸類、盤類零件，可以車削各種螺 紋、圓弧、圓錐及回轉體的內外曲面，能夠滿足黑色金屬及有色金 屬高速切屑的速度需求。適合汽車、摩拖車、電子、航天、軍工等 行業對回轉零件進行高效、大批量、高精度的加工。加工精度可達 到7級。
數控車床特點
45度斜床身
高精度臺灣直線導軌
排屑量大且方便，右排屑 式和后排屑式可二選一
主軸單元分重切式和高速兩種
重切式主軸單元適合軸承和齒輪類的加工
高速式主軸單元適合高速高精加工
絲杠預拉伸結構
排刀架
可選配刀塔
技術參數 | Specifications | 單位 | TCK50 |
床身上最大回轉直徑 | Max. swing over bed | mm | Φ520 |
拖板上最大回轉直徑 | Swing over cross slide | mm | Φ220 |
最大加工長度 | Max. processing length | mm | 410(配排刀)/330(配刀塔) |
最大行程X/Z | X/Z axis travel | mm | 500/500 |
主軸單元 | Spindle unit | mm | Φ200 |
主軸端部形式 | Spindle nose | A2-6/A2-8 | |
主軸通孔直徑 | Spindle bore | mm | Φ66 |
允許通過棒料 | Bar capacity | mm | Φ55 |
主軸最大轉速 | Max. spindle speed | rpm | 3000 |
沈一數控卡盤 | Chuck size | in | 10 |
主軸電機功率 | Spindle motor | kW | 7.5/11 |
重復定位精度(X/Z) | X/Z axis repeatability | mm | ±0.003 |
進給電機扭矩X/Z | X/Z axis feed motor torque | N.m | 7.5/7.5 |
X/Z快速移動速度 | X/Z Rapid traverse | m/min | 18/18 |
刀架形式 | Tool post type | 排刀架，選配刀塔 | |
刀具外形尺寸 | Cutting tool shape size | mm | 25×25 |
導軌形式 | Guide form | 45度斜軌 | |
總電源容量（連續） | Total power capacity | kVA | 14/18 |
外形尺寸 | Machine dimension(L×W×H) | mm | 2500×1620×1890 |
機床重量（約） | Heavy weight (about) | kg | 2900 |
