一、適用范圍：

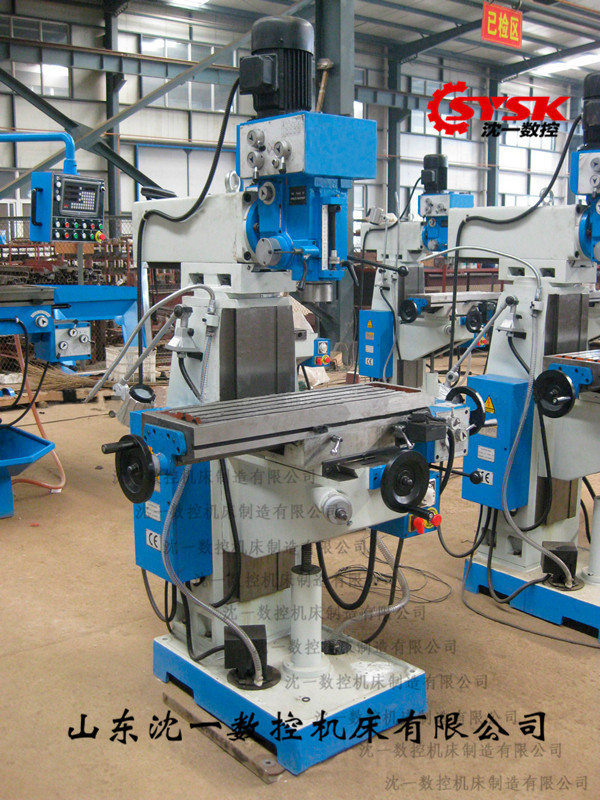

ZX7550CW立式升降臺鉆銑床為方形箱體的多功能鉆銑床，立銑為齒輪轉動，臥銑為皮帶轉動。裝有機械進給器，可實現工作臺縱向自動進給，減少了勞動強度，提高了加工精度和表面光潔度。床身導軌經淬火處理，有良好的耐磨能力。銑頭安裝于滑臂前端，可前后移動，不僅能在垂直平面內左右回轉動45°，又可在床身上回轉360°，具有良好的加工萬向性。
在ZX7550CW升降臺鉆銑床安裝相應附件，可進行立銑、臥銑、鉆、鏜、擴等多種加工，可加工平面、溝槽、螺旋面、斜面、成型面以及花鍵、齒輪等零件，適用于各種企業，特別是工具、模具、卡具的加工制造。
二、設備特點：
ZX7550CW鉆銑床整體采用優質樹脂砂鑄造，齒輪采用淬火磨齒，使用壽命長；根據加工的不同可選擇X軸進給和XY軸自動進給，效率高、操作方便；根據材質的不同，可以配置臺灣高速炮塔銑頭，切削轉速高。也可以配置數顯光柵尺，提高加工精度。
三、設備參數：
主要技術參數 | ZX7550C | ZX7550CW |
鉆孔最大直徑 | 50 | 50 |
端銑最大寬度 | 100 | 100 |
立銑最大直徑 | 160 | 160 |
最大攻絲直徑 | M16 | M16 |
主軸轉速范圍（r.p.m） | 115-1750（立） | 115-1750（立） 60-1350（臥） |
主軸錐度 | 莫氏4號 | 莫氏4號 |
主軸行程 | 120 | 120 |
工作臺尺寸 | 1000*240 | 1000*240 |
工作臺行程 | 520x300 | 520 x300 |
外型尺寸 | 1350×1200×2100 | 1350×1200×2100 |
電動機功率 | 1.5/2.2 | 1.5/2.2 |
機床重量 | 850/1000 | 900/1000 |
此型號設備標配水泵、行程限位、X軸自動走刀器，數顯可根據用戶需要加裝兩軸或三軸。ZX7550C只配有立銑功能，ZX7550CW具備立銑和臥銑功能。
