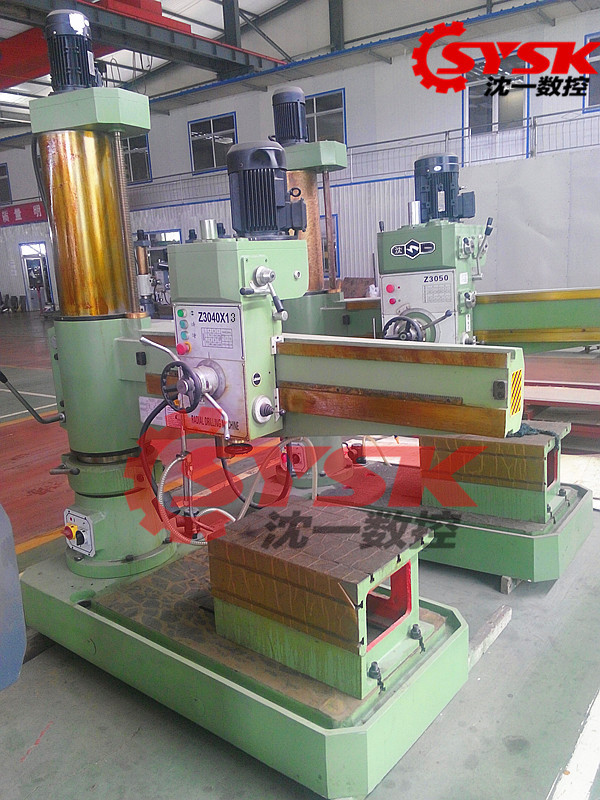

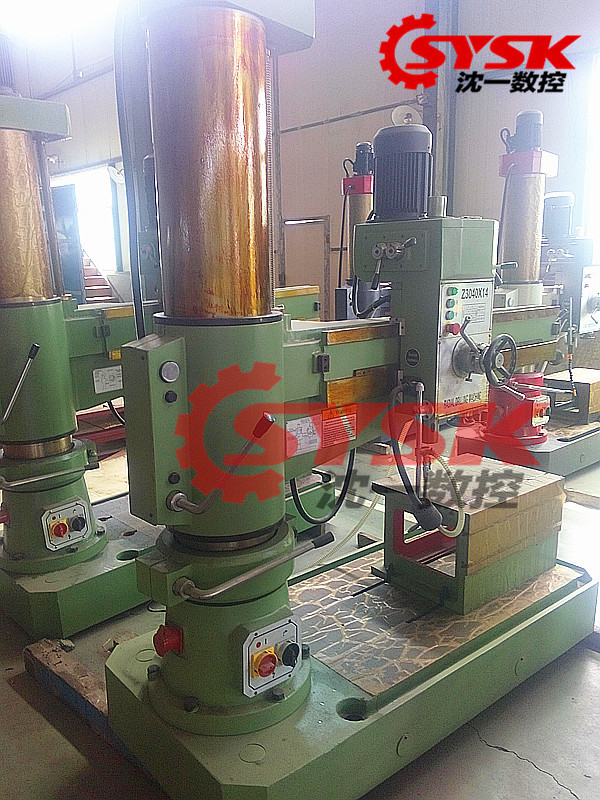

z3040×13系列是我公司自主研發制造的搖臂鉆床，具有國家多項發明專利！z3040×13系列搖臂鉆床是一種孔加工設備，可以用來鉆孔、擴孔、鉸孔、攻絲及修刮端面等多種形式的加工。廣泛應用于單件和中小批生產中，加工體積和重量較大的工件的孔。加工范圍廣，可用來鉆削大型工件的各種螺釘孔、螺紋底孔和油孔等。
機械傳動、機械夾緊、機械變速、自動升降、自動進刀。
z3040×13系列搖臂鉆床具有以下特點；
1.雙立柱設計，使搖臂更輕巧，便捷！工作效率大大起高
2.操縱系統集中在主軸箱上，變速靈活、方便、
3.進給機械電器雙保險，安全。避免誤操作
4.基礎大件采用優質材料成型鑄造，經時效處理后，用高精度機床加工，具有極高精度
5.各導軌面均經淬硬處理，主軸采用氮化處理，延長使用壽命。
6.一個手把調節正反轉，攻絲更加方便快捷！
7.搖臂導軌加寬未定性更好
8.進給渦輪自動潤滑
Z3040×13搖臂鉆床性能:機械加緊,機械變速,自動升降,自動進刀,定程切削.
Z3040搖臂鉆床控制面板
控制面板左側是5個控制按鈕一次為搖臂上升按鈕、搖臂下降按鈕、停止按鈕、反轉按鈕、正轉按鈕
中間圓形手輪為控制主軸箱左右移動裝置
兩側手柄是控制主軸進給和制動進給裝置
| 參數項目 | Z3040×13 |
| 鉆孔最大直徑mm | 40 |
| 主軸端面至工作臺距離mm | 140-1100 |
| 主軸中心至立柱母線距離mm | 290-1320 |
| 主軸行程mm | 220 |
| 主軸錐孔（莫氏） | 4 |
| 主軸轉速范圍r.p.m | 75-1220 |
| 主軸轉速級數 | 6 |
| 主軸進給量范圍r.p.m | 0.1-0.25 |
| 主軸進給量級數 | 3 |
| 搖臂回轉角度 ° | 360 |
| 主電機功率kw | 2.2 |
| 升降電機功率kw | 1.5 |
| 機床重量kg | 1800 |
| 外形尺寸mm | 1700×720×2300 |
