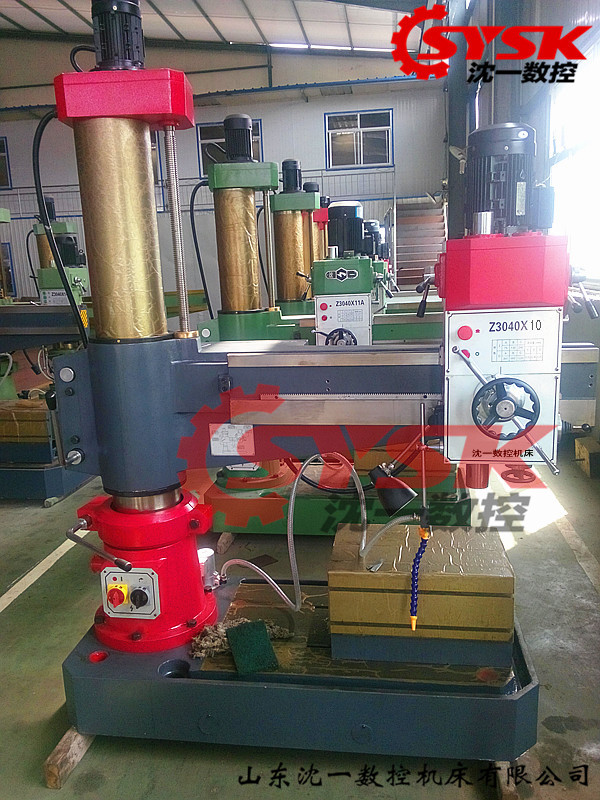

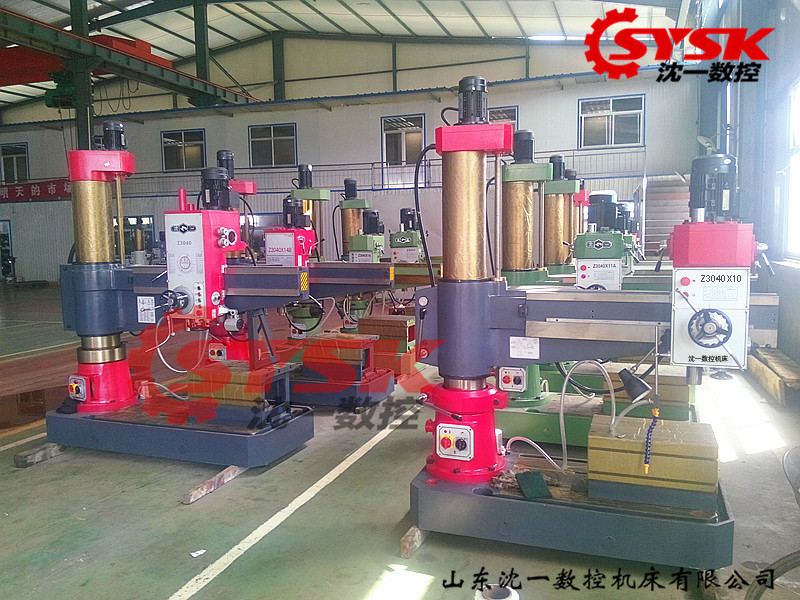

z3040×10系列是我公司自主研發制造的搖臂鉆床，具有國家多項發明專利！z3040×10系列搖臂鉆床是一種孔加工設備，可以用來鉆孔、擴孔、鉸孔、攻絲及修刮端面等多種形式的加工。廣泛應用于單件和中小批生產中，加工體積和重量較大的工件的孔。加工范圍廣，可用來鉆削大型工件的各種螺釘孔、螺紋底孔和油孔等。 機械傳動、機械夾緊、機械變速、自動升降、自動進刀。
Z3040機械搖臂鉆床主要結構及調整
1、主軸變速：滑移齒輪變速，主軸共獲得六級轉速。
2、自動進刀變速：滑移齒輪變速，主軸共獲得三級自動進刀速度。
3、離合器：自動進刀的傳動蝸桿上部設有鋼球保險，當主軸進給抗力超過規定值時，鋼球離合器將會打滑，自動進刀將會失效，對機床起到保護作用。
4、主軸平衡：采用鏈條、凸輪、壓縮彈簧式，使主軸始終處于平衡狀態。
5、主軸箱加緊：通過加緊手柄、偏心軸、頂銷、壓塊，縮小主軸箱與橫臂導軌之間的間隙，使主軸箱與橫臂導軌加緊。
6、橫臂升降：由電動機帶動齒輪及絲杠轉動，絲母與搖臂固定，從而使搖臂實現升降（搖臂升降是在搖臂松開的狀態下實現的）。注意在升降過程中不要超過上下限，否則會照成嚴重后果。
7、搖臂加緊：通過加緊手柄、螺栓及螺母消除搖臂與立柱之間的間隙，實現搖臂與立柱的加緊。
8、機床冷卻：底座內設有水箱，按下立柱下部水泵開關，在加入冷卻液的情況下，即可實現冷卻。加冷卻液時，將冷卻液倒入底座回水槽即可。
9、機床的調整與維修應由專業人員進行；
| 參數項目 | Z3040×13 |
| 鉆孔最大直徑mm | 40 |
| 主軸端面至工作臺距離mm | 140-1100 |
| 主軸中心至立柱母線距離mm | 290-1320 |
| 主軸行程mm | 220 |
| 主軸錐孔（莫氏） | 4 |
| 主軸轉速范圍r.p.m | 75-1220 |
| 主軸轉速級數 | 6 |
| 主軸進給量范圍r.p.m | 0.1-0.25 |
| 主軸進給量級數 | 3 |
| 搖臂回轉角度 ° | 360 |
| 主電機功率kw | 2.2 |
| 升降電機功率kw | 1.5 |
| 機床重量kg | 1800 |
| 外形尺寸mm | 1700×720×2300 |
| Z3035搖臂鉆參數項目 | Z3035搖臂鉆床 |
| 鉆孔最大直徑mm | 鑄鐵35/鋼件25 |
| 主軸端面至工作臺距離mm | 240-900 |
| 主軸中心至立柱母線距離mm | 290-930 |
| 主軸行程mm | 180 |
| 主軸錐孔（莫氏） | 4 |
| 主軸轉速范圍r.p.m | 75、130、240、380、660、1220 |
| 主軸轉速級數 | 6 |
| 主軸進給量范圍r.p.m | 0.10-0.25 |
| 主軸進給量級數 | 3 |
| 搖臂回轉角度 ° | 360 |
| 主電機功率 kw | 2.2 |
| 升降電機功率 kw | 1.5 |
| 機床重量kg | 1500 |
| 外形尺寸mm | 1680×780×2200 |
