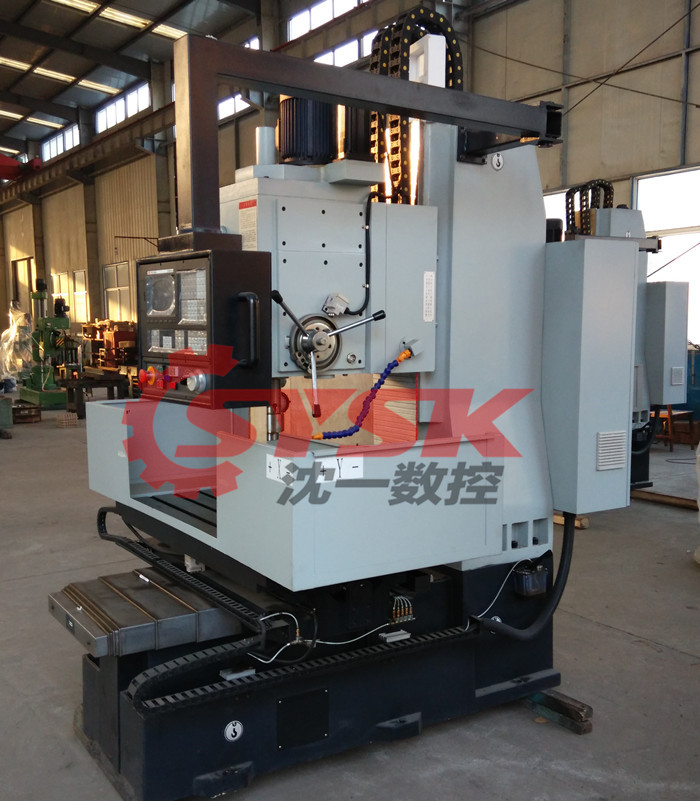

ZK5150數控鉆床
●數控系統編程簡單，操作方便，實用可靠。
●本系列數控立鉆可完成鉆、擴、鉸、攻絲等工序，適用于中小型軸類、盤類等零件的批量加工。
●機床基礎件采用樹脂砂高強度鑄鐵，并經多次回火穩定處理，機床導軌面及工作臺面均由超音頻淬火，數控磨床精密磨削而成，整體剛性高，精度保持性好。
●本機采用加強型主軸結構，顯著提高主軸的幾何精度和徑向剛度。
●X、Y、Z軸配交流伺服電機KND-1000M-C數控系統(其它系統可根據客戶要求選配)，開機記憶功能。
●Z軸自動回零功能，主軸過載保護功能、自動退刀功能、集中潤滑和工作液循環冷卻系統。

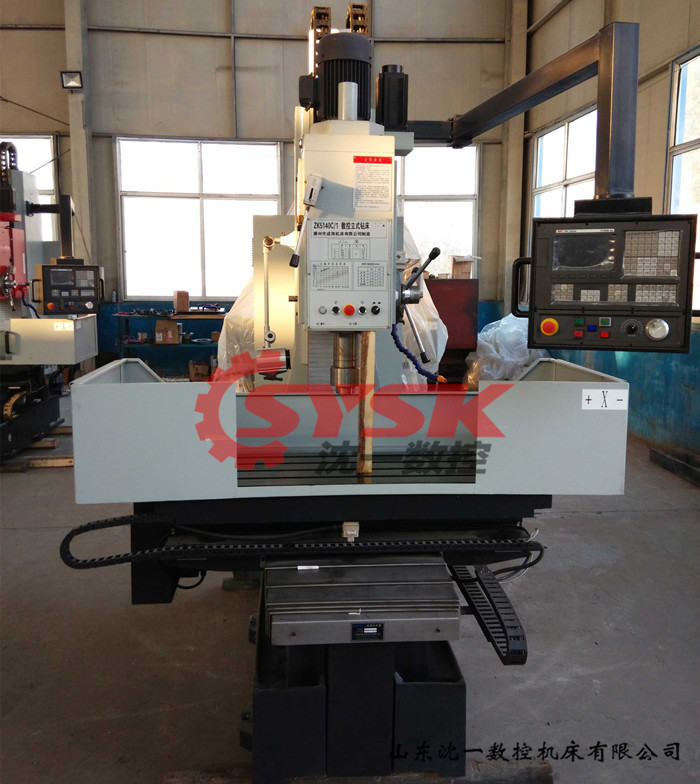

ZK5150C數控立式鉆床外觀造型美觀大方，總體布局勻稱協調。
采用機械傳動，機械夾緊，機械變速,操作簡便，生產效率高。
結構可靠，制造精良，保證了機床精度持久性。而且它將鉆床的優點聚為一體。使之加大了鉆床的加工范圍，如鏜孔、攻絲、套絲、锪平面、鉆、鉸、擴孔等功能，廣泛用于大中小型企業，鄉鎮和個體工業的機械加工。
主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。
ZK5150C數控立式鉆床產品特點：
●數控系統編程簡單，操作方便，實用可靠。
●本系列數控立鉆可完成鉆、擴、鉸、攻絲等工序，適用于中小型軸類、盤類等零件的批量加工。
●機床基礎件采用樹脂砂高強度鑄鐵，并經多次回火穩定處理，機床導軌面及工作臺面均由超音頻淬火，數控磨床精密磨削而成，整體剛性高，精度保持性好。
●本機采用加強型主軸結構，顯著提高主軸的幾何精度和徑向剛度。
●X、Y、Z軸配交流伺服電機KND-1000M-C數控系統(其它系統可根據客戶要求選配)，開機記憶功能。
●Z軸自動回零功能，主軸過載保護功能、自動退刀功能、集中潤滑和工作液循環冷卻系統。| 主要技術參數 | 單位 | ZK5150C
|
|
| 最大鉆孔直徑 | mm | 50 |
| 最大進給抗力 | N | 20000 |
| 主軸最大輸出扭矩 | Nm | 400 |
| 主軸孔錐度 | Morse | 5 |
| 主電機功率 | Kw | 4 |
| 主軸變速范圍 | r/min | 31.5-1400(12級) |
| X/Y/X快移速度 | mm/min | 8000/8000/7000 |
| 主軸箱上下行程 | mm | 600(機動) |
| 左右行程(X軸) | mm | 850 |
| 前后行程(Y軸) | mm | 600 |
| 主軸上下行程 | mm | 250(自動240) |
| 主要端面至工作臺距離 | mm | 0-800 |
| 工作臺尺寸 | mm | 1000×650 |
| 工作臺面積 | mm | 850×550 |
| 定位精度（X、Y） | mm | 0.05(0.04) |
| 重復定位精度（X、Y） | mm | 0.02(0.015) |
| 機床重量 | kg | 3000 |
| 外形尺寸(長×寬×高) | mm | 2450×2160×2550 |
