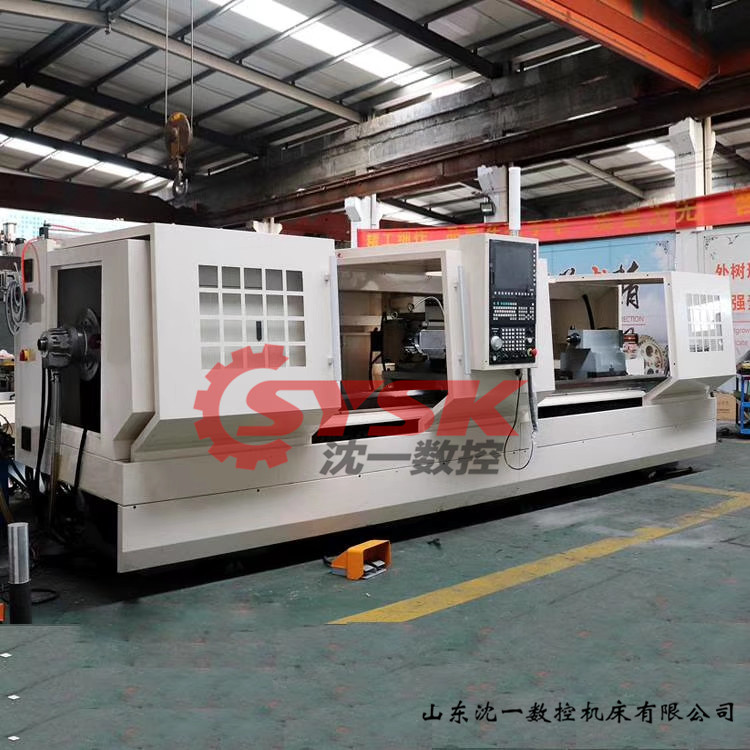

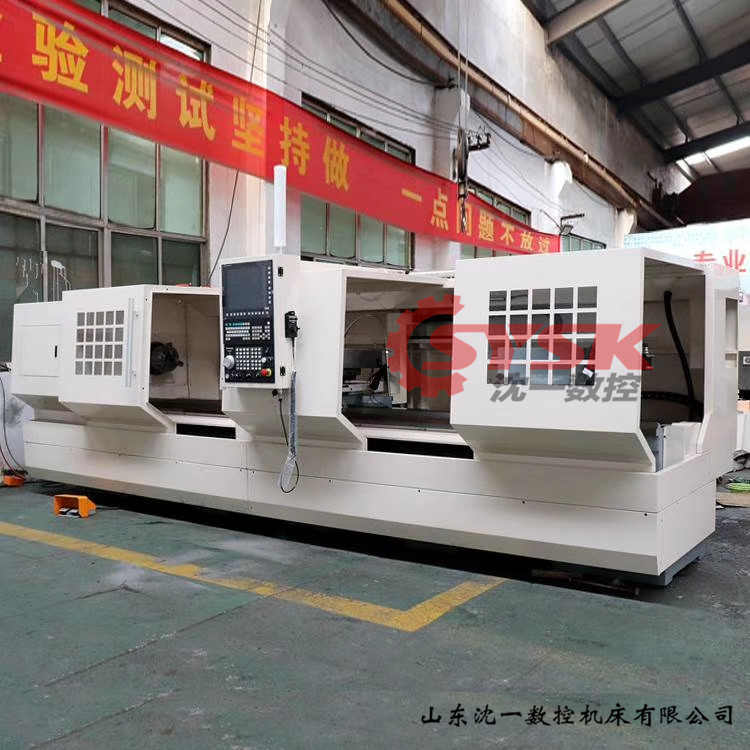

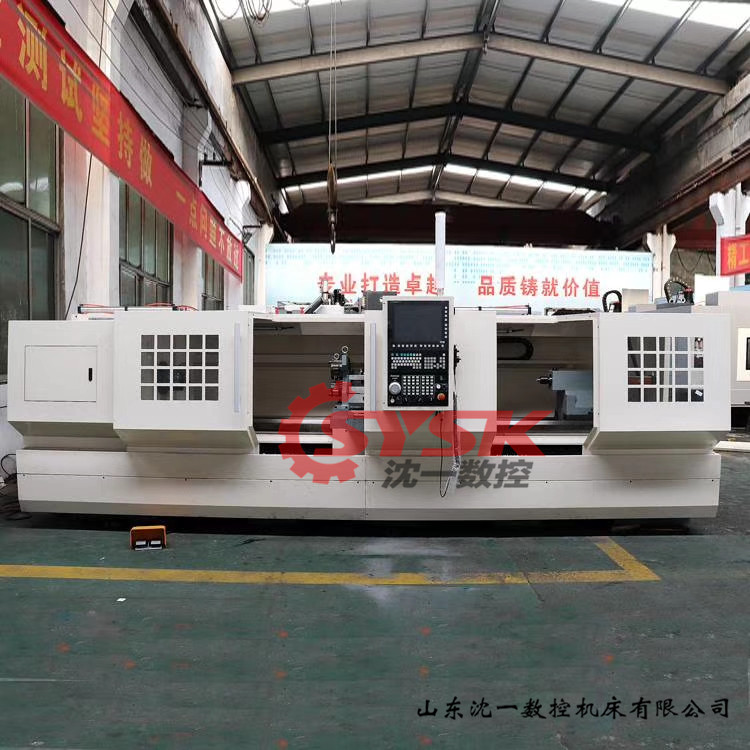

CK61100硬軌數控車床
數控車床特點
高穩定性硬軌床身
主軸三檔變速，檔內無極變頻調速
高強度底座
加寬拖板
自動集中潤滑
數控車床用途
該機床適用于各種鋼材，鑄鐵和有色金屬大中型零件的加工，機床功率大，剛性好，特別適用于強力切削，切削各種工件的內圓，外圓，端面，以及公英制螺紋等，并可承擔鉆孔鏜孔等工藝。
技術參數 | Specifications | 單位 | CK61100 |
床身上最大回轉直徑 | Max. swing over bed | mm | Φ1000 |
拖板上最大回轉直徑 | Swing over cross slide | mm | Φ660 |
最大加工長度 | Max. processing length | mm | 1400/2900/4900 |
最大行程X/Z | X/Z axis travel | mm | X:530 Z:1500/3000/5000 |
主傳動形式 | Spindle transmission type | 三檔變速/無級變速（可選） | |
軸轉速范圍 | Spindle speed | rpm | 18-600 |
主軸端部形式 | Spindle nose | C11 | |
主軸通孔直徑 | Spindle bore | mm | Φ130 |
主軸孔前端錐度 | Spindle taper | 公制140-1:20 | |
主軸電機功率 | Spindle motor | kW | 15 |
沈一數控規格 | Ball screw dia. andpit | 3205/6310 | |
進給電機扭矩X/Z | X/Z axis feed motor torque | N.m | 15/22 |
快移速度X/Z | X/Z Rapid traverse | m/min | 4/5 |
重復定位精度(X/Z) | X/Z axis repeatability | mm | ±0.005 |
工件加工精度 | Processing accuracy | IT6-IT7 | |
工件表面粗糙度 | Workpiece surface roughness | Ra1.6 | |
尾座套筒直徑 | Tailstock sleeve dia. | mm | Φ100 |
尾座套筒行程 | Quill traverse | mm | 250 |
尾座套筒錐度 | Quill taper | # | MT6 |
刀架形式 | Tool post form | 電動4工位（可選臥式6工位） | |
刀具外形尺寸 | Cutting tool shape size | mm | 40×40 |
外形尺寸 | Machine dimension (L×W×H) | mm | 4750/5500/8500×1920×1800 |
機床重量（約） | Net. weight (about) | kg | 6000/8500/13500 |
