詳情介紹

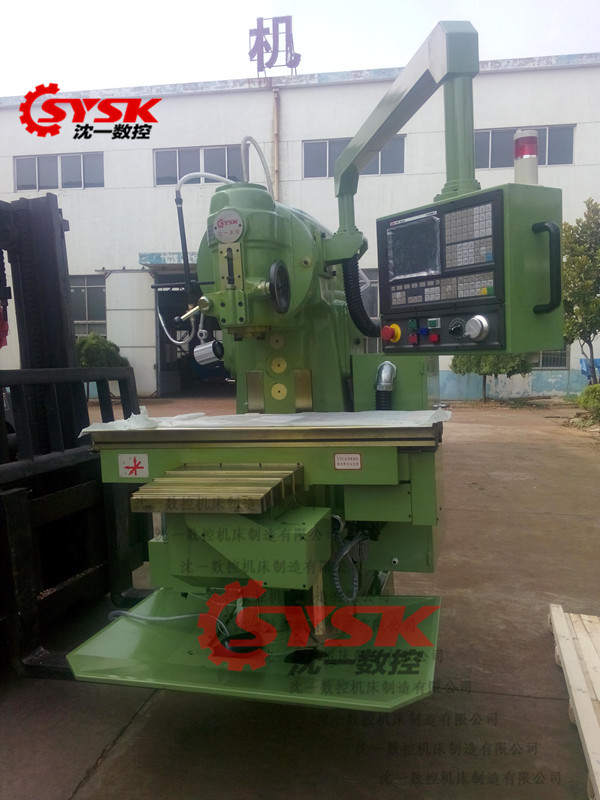

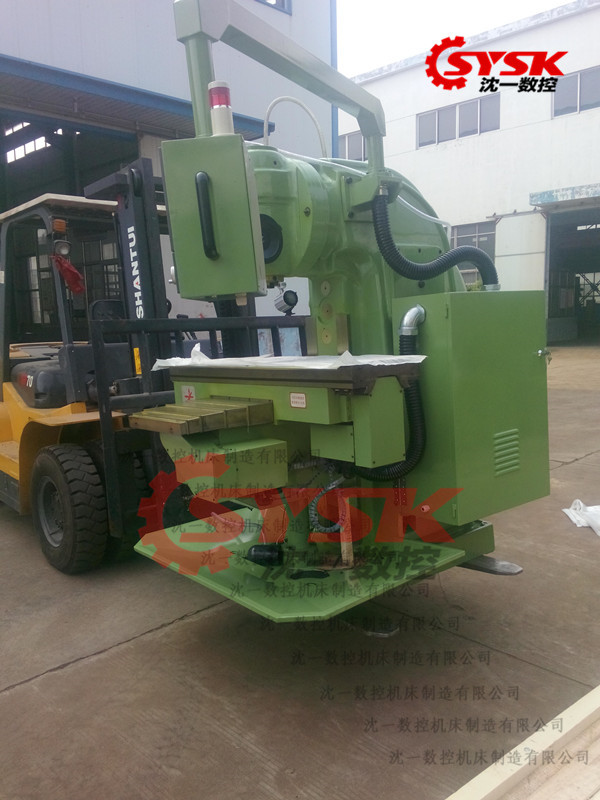

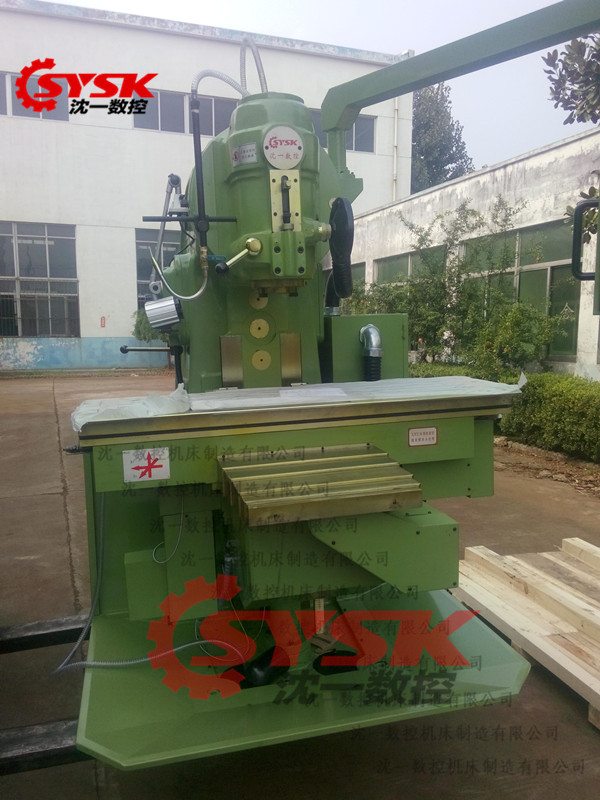

一、立式銑床XK5032產品簡介與用途：
立式銑床XK5032為 X 、 Y 、 Z 三軸伺服控制半閉環立式 數控床身銑床
，三軸均為矩形淬火硬軌，導軌寬、跨距大，結構及外形尺寸緊湊合理。能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，可完成鉆、銑、鏜、擴、鉸等多種工序加工，適合于多品種、中小批量產品的生產，能滿足對復雜、高精度零件的加工。
是機械制造、模具、儀器、儀表、汽車、摩托車等行業的理想加工設備。
可配第四旋轉軸，以滿足特殊零件的加工要求
二、立式銑床XK5032主要結構特點：
1 、 底座、滑座、工作臺、立柱、主軸箱等主要基礎件采用 HT300 鑄鐵， 并經人工時效處理，保證機床長期使用的穩定性，為立式銑床XK5032性能的穩定性提供了保障。
2 、整體結構為床身式結構，立銑頭可在垂直平面內順、逆回轉調整 ± 45 °，拓展機床的加工范圍；主軸承載能力強采用能耗制動，制動轉矩大，停止迅速、可靠。主軸套筒的進給具有自動、手動、手動微調等功能；主軸轉速高，調速方便、靈活。
3 、工作臺 X 向行程達 900 mm ， Y 、 Z 方向?qū)к壘鶠閷捑匦位瑒?dòng)導軌，并經超音頻淬火及精密磨削?；瑒?dòng)導軌面精密刮研，配合自動強制潤滑，減小進給運動的磨擦阻力，減小低速爬行，提高立式銑床XK5032精度壽命。
4 、 X 、 Y 、 Z 三方向進給均采用高精度、高強度滾珠絲杠，伺服電機驅動，確保機床的定位精度。導軌、滾珠絲杠采用防護裝置，保證絲杠和導軌的清潔，確保立式銑床XK5032傳動及運行精度。
5 、手動潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小立式銑床XK5032的磨損，保證機床的高效運轉；同時，冷卻系統通過調整噴嘴改變冷卻液流量的大小，滿足不同的加工需求。
6 、 立式銑床XK5032操作系統可完成任意角度的直線、圓弧的高精度銑削，可進行鉆孔和攻絲。豐富的 NC 功能；如彩色液晶顯示、各種循環功能、刀具補償、程序存儲和編輯、加工軌跡三維圖形仿真等。不但適用于用戶強力銑削加工；也是教學采購的理想設備。
7 、立式銑床XK5032設計符合人體工程學原理，操作方便；操作面板均使用形象化符號設計，簡單直觀。
8、X5032數控立式銑床廠家山東威力重工，采用廠家直銷模式，銑床產品遠銷國內外，是5000家用戶共同的選擇。X5032數控立式銑床廠家?guī)资甑纳a(chǎn)經驗，生產技術成熟，請新老客戶放心購買。
三 、立式銑床XK5032主要技術參數：| 項目名稱 | 單位 | 參 數 |
| 工作臺 | 工作面積（寬×長）(W× L) | mm | 360 × 1370 |
| 最大承載重量 | kg | 300 |
| T 型槽數目 |
| 3 |
| T 型槽寬度 | mm | 18 |
| T 型槽間距 | mm | 80 |
| 工作臺快速移動速度縱向/橫向/垂向 | m/min | 2008-8-6 |
| 行程 | X 向（工作臺縱向） | mm | 900 |
| Y 向（滑座橫向） | mm | 330 |
| Z 向（升降臺垂向） | mm | 320 |
| 主軸 | 錐孔 |
| IOS 50(7:24) |
| 轉速范圍 | r/min | 30-1500 |
| 主軸變速范圍 | 級 Step | 18 |
| 主軸端面至工作臺面距離 最小 / 最大 | mm | 55/315 |
|
| 切削進給速度 | mm/min | 1-4000 |
| 主軸中心至立柱導軌距離 | mm | 340 |
| 最大回轉角度 | dep | ± 45 |
| 電動機 | 主軸電機功率 | kw | 7.5 |
|
| 其他 | 定位精度 | mm | 0.03 |
| 重復定位精度 | mm | 0.015 |
| 機床外形尺寸（長×寬×高）（ L × W × H ） | m m | 2530×1890×2380 |
| 機床凈重 | kg | 3200 |
四、立式銑床XK5032附件：| 序 號 | 名 稱 | 規 格 | 數 量 |
| 1 | 銑卡頭 | ISO50 （ 4 、 5 、 6 、 8 、 10 、 12 、 14 、 16 ） | 1 套 |
| 2 | 7:24 中間套 | ISO50/MS4 | 1 |
| 3 | 活塞油槍 |
| 1 |
| 5 | 地腳螺栓 | M20 × 500 | 4 |
| 6 | 雙頭呆口扳手 | S12-14/S17-19/S22-24/S27-30/S32-36 | 各 1 |
| 7 | 內六角扳手 | 5 、 6 、 8 、 10 | 各 1 |
| 8 | 拉桿 |
| 1 |
| 9 | 調整墊鐵 | 160 × 80 | 4 |
| 10 | 手柄桿、套 | ∮ 10 | 1 |
| 11 | 使用說明書 |
| 1 |
| 12 | 合格證書 |
| 1 |
