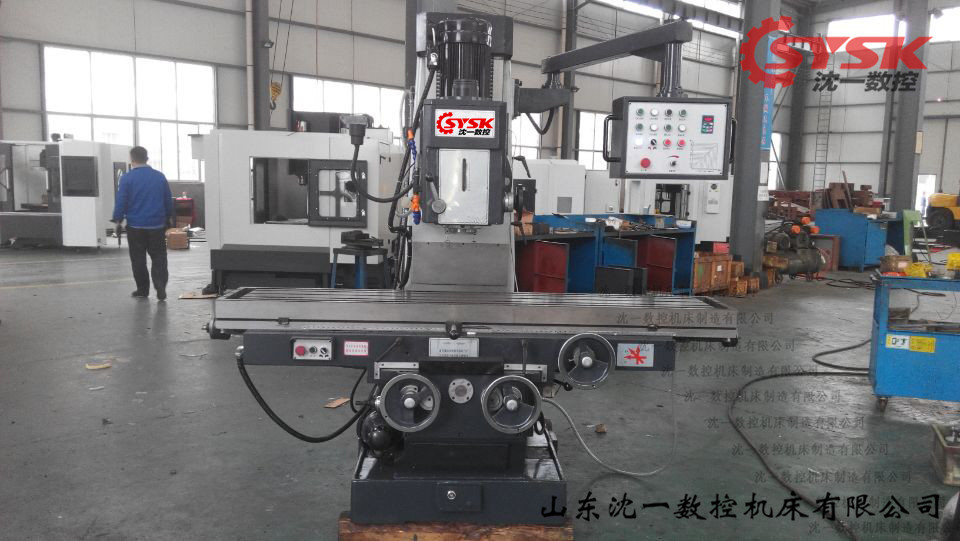

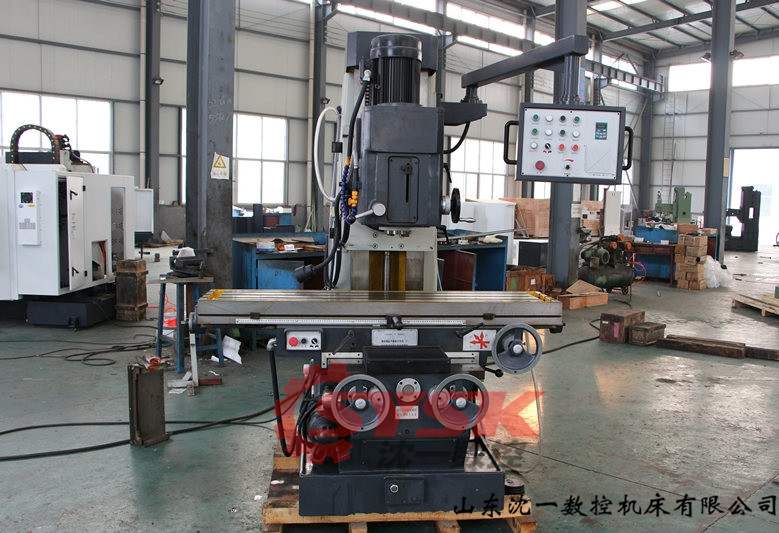

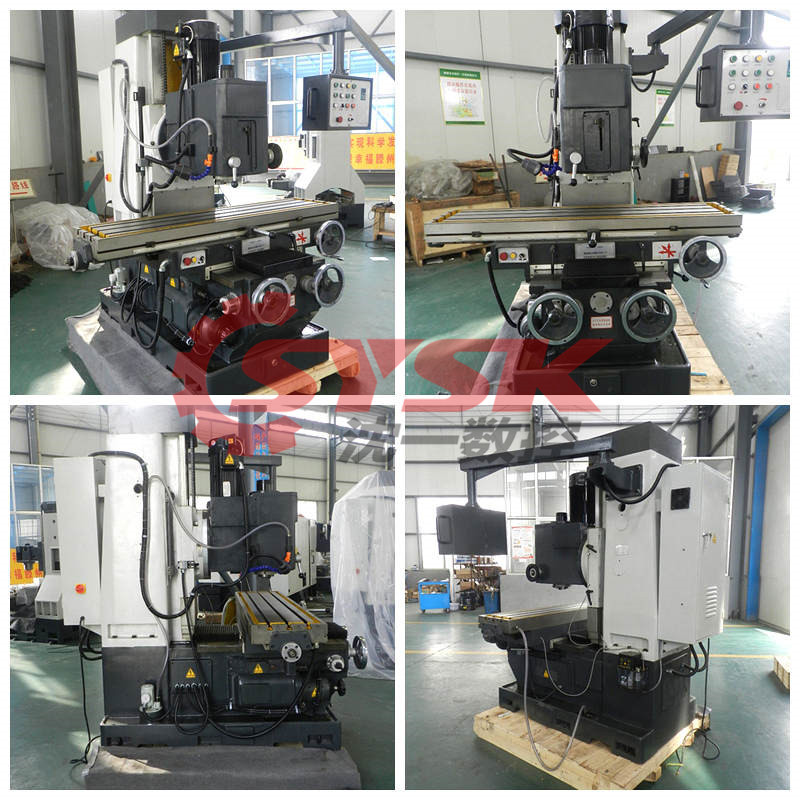

X7150床身式銑床
上一個產品：沒有了！
下一個產品：
X713床身銑床
詳情介紹
X7150床身銑床 是我公司在普通床身銑床的機床上，開發的一種新型通用床身式機床，該銑床的結構合理、剛性性能好、產品精度 高，具有銑削、鉆孔、攻絲、擴孔及鉸孔等多種功能，是機械、電子、儀器、儀表、模具、汽車等行業的理想加工設備。
X7150床身式銑床主要結構及特點：
●X7150床身銑床主要構件的底座、機身、工作臺、中滑座等采用FC30高級鑄造，經人工時效消除內應力處理、使耐磨耗，變型量降到最低，保證機床長期使用的穩定性。
●整體結構為床身式結構，銑頭為大功率機械調速高精度銑頭，銑頭可在左、右20°范圍內工作；主軸套筒的進給具有自動、手動、手動微調等功能；主軸剛性大，調速方便、靈活。
●X7150床身銑床主軸箱的機動進給和快速移動可以采用手動、機動上下升降等操作，因此操作方便、快捷。
●床身上縱、橫向有手動進給、機動進給和機動快進三種，不同的進給速度，能滿足不同的加工要求；快速進給可使工件迅速到達加工位置，縮短非加工時間。
●工作臺X向行程可達1400mm，拓展了機床加工范圍， Y、Z向?qū)к墳閷捑匦螌?dǎo)軌，且X、Y、Z三方向?qū)к壐苯?jīng)超音頻淬火、精密磨削及刮研處理，配合強制潤滑，減小工作臺的低速爬行，提高精度，使用壽命更長。
●潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的高效運轉。同時，冷卻系統通過調整噴嘴改變冷卻液流量的大小，滿足不同的加工需求。
●X7150床身銑床操作系統通過支臂懸掛在機床的右上方，符合人體工程學原理，操作方便；操作面板均使用形象化符號設計，簡單直觀易操作。
X7150 床身銑床詳細技術參數:| 規格 | X7150 | X7150A |
| 工作臺尺寸（長×寬） （mm） | 1600 × 400 | 2000 × 400 |
| 工作臺最大行程（縱向 / 橫向） （mm） | 1050/500 | 1400/500 |
| 工作臺“ T ”型槽（槽數 / 寬距 / 間距） mm | 3/18/100 | 3/18/100 |
| 主軸孔錐度 | ISO 50 | ISO 50 |
| 主軸端面至工作臺面距離 （mm） | 100-630 | 100-630 |
| 主軸中心至立柱導軌面距離 （mm） | 540 | 580 |
| 主軸轉速范圍 （r.p.m） | 20-1600 | 66-1440 |
| 主軸箱回轉角度 | ± 20° | ± 20 ° |
| 套筒行程 （mm） | 105 | 105 |
| 工作臺機動進給范圍（ 18 級）（mm/min） | 縱、橫向： 23.5-1180
垂直方向： 11.75-590 | 縱、橫向： 23.5-1180 垂直方向： 11.75-590 |
| 工作臺快速移動速度 （mm/min） | 縱、橫向： 2300 垂直方向： 1150 | 縱、橫向： 2300 垂直方向： 1150 |
| 主電機功率 （Kw） | 7.5 | 11 |
| 機動進給電機功率 （w） | 1500 | 1500 |
| 冷卻泵電機功率 （w） | 90 | 90 |
| 外形尺寸（長×寬×高） | 2390 × 1860 × 2220 | 2800 × 1860 × 2220 |
| 凈重 （Kg） | 4690 | 4900 |
