詳情介紹

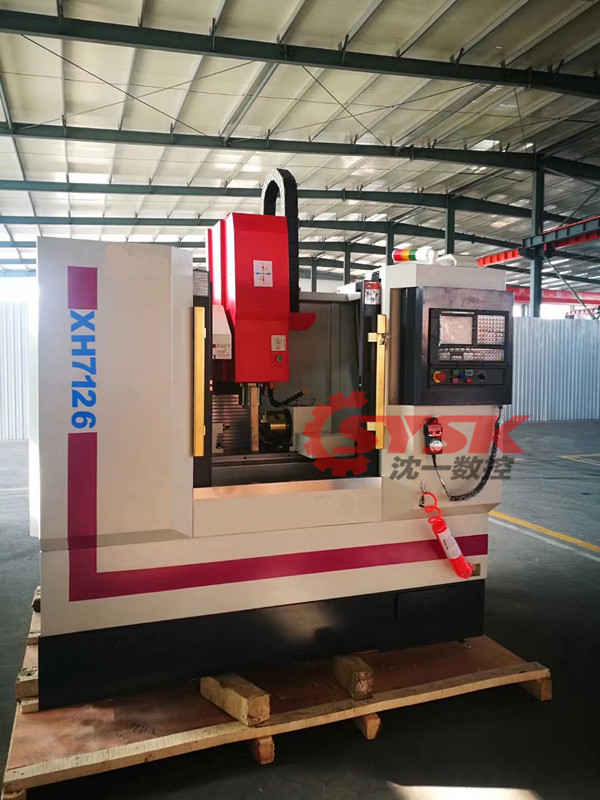

XK7126數控銑床為數控床身銑床，具有較強的承載能力，三方向?qū)к壘鶠榇慊鹩曹?，?dǎo)軌寬、跨距大，結構及外形尺寸緊湊合理，主軸為伺服電機通過同步帶驅動?？摄娤鳌@孔、擴孔及鉸孔等多種功能，能夠?qū)崿F(xiàn)對盤類、板類、殼體、模具等復雜、高精度零件的加工，適于多品種各中、小型零件的平面、斜面、溝槽、孔等多種工序加工，是機械、電子、儀器、儀表、模具、汽車等行業的理想加工設備。
二、XK7126數控銑床主要結構特點
1、 底座、立柱、工作臺、中滑座、升降滑座等主要構件均采用高強度材料鑄造而成，并經人工時效處理，保證機床長期使用的穩定性，為機床性能的穩定性提供了保障。
2、采用高速、高精度、高剛性主軸單元，承載能力強，z高轉速可達6000rpm；
3、工作臺X 向，Y、Z向?qū)к壘鶠閷捑匦位瑒訉?dǎo)軌，并經超音頻淬火及精密磨削?；瑒訉?dǎo)軌面精密刮研，并貼覆復合PTFE材料，配合自動強制潤滑，減小進給運動的磨擦阻力，減小低速爬行，提高機床精度壽命。
4、 X、Y、Z三方向進給均采用高精度、高強度滾珠絲杠，伺服電機驅動，確保機床的定位精度。
5、 導軌、滾珠絲杠采用防護裝置，保證絲杠和導軌的清潔，確保機床傳動及運行精度。
6、 電動潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的高效運轉；同時，冷卻系統通過調整噴嘴改變冷卻液流量的大小，滿足不同的加工需求。
項 目 | 內 容 | 單 位 | 參 數 |
行 程 | 左右行程（X） | mm | 600 |
| 前后行程（Y） | mm | 360 |
| 上下行程（Z） | mm | 450 |
| 主軸頭端面到工作臺面 | mm | 70-520 |
工作臺 | 工作臺面長 | mm | 800 |
| 工作臺面寬 | mm | 260/300 |
| 工作臺承重 | Kg | 350 |
T型槽 | 規格 | mm | 3-16 |
| 中心距 | mm | 80 |
主 軸 | 錐度 |
| BT40 |
| 主軸中心至導軌面距離 | mm | 380 |
| 主軸轉速 | rpm | 6000 |
| z大額定功率 | Kw | 3.7 |
| 驅動系統 |
| 同步帶 |
精 度 | 定位精度 | mm | ±0.015 |
| 重復精度 | mm | ±0.008 |
軸向電機 | 功率X/Y/Z | N | 6/6/10（10帶剎車） |
進給速度 | X/Y/Z最大快移速度 | m/min | 12/12/10 |
| X/Y/Z最大切削速度 | mm/min | 1/5000 |
刀 庫 | 型式 |
| 斗笠 BT40 |
| 容量 | 把 | 12/16/20 |
通用參數 | 氣源要求 | kg | 6 |
| 機床重量 | kg | 2350 |
| 外形尺寸 | mm | 2200x1800x2250 |
| 電力要求 | KVA | 380V |
