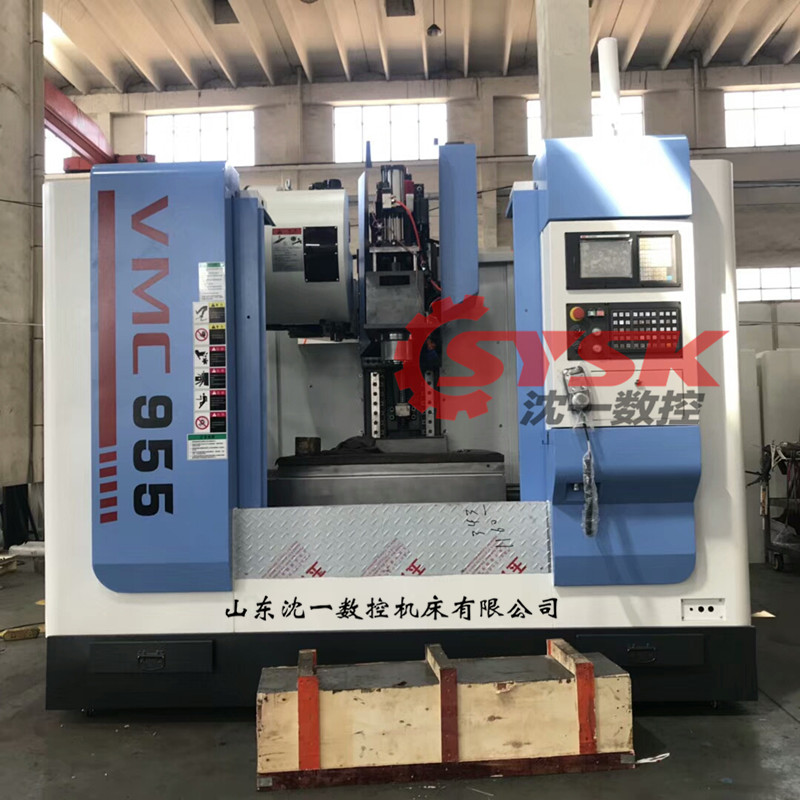

| VMC955 | 單位 | |||||
| 工作臺 | 工作臺尺寸 | 1000×550 | mm | |||
| 允許最大荷重 | 500 | kg | ||||
| T形槽尺寸 | 18×5 | mm×個 | ||||
| 加工 范圍 | 工作臺最大行程- X軸 | 900 | mm | |||
| 滑座最大行程- Y軸 | 550 | mm | ||||
| 主軸最大行程 - Z軸 | 550 | mm | ||||
| 主軸端面至 工作臺面距離 | 最大 | 660 | mm | |||
| 最小 | 110 | mm | ||||
| 主軸中心到導軌基面距離 | 660 | mm | ||||
| 主 軸 | 錐孔 (7:24) | BT 40 | ||||
| 轉數范圍 | 50～8000 | r/min | ||||
| 額定/最大輸出扭矩 | 47.75 | N.m | ||||
| 主軸電機功率 | 7.5 | kw | ||||
| 主軸傳動方式 | 同步齒型帶 | |||||
| 刀 具 | 刀柄型號 | MAS403 BT40 | ||||
| 拉釘型號 | MAS403 BT40-Ⅰ | |||||
| 進給 | 快速移動 | X軸 | 18 | m/min | ||
| Y軸 | 18 | |||||
| Z軸 | 12 | |||||
| 進給速度 | 1-10000 | mm/min | ||||
| 刀庫（選配） | 刀庫形式 | 機械手 | ||||
| 選刀方式 | 雙向就近選刀 | |||||
| 刀庫容量 | 24 | 把 | ||||
| 最大刀具長度 | 250 | mm | ||||
| 最大刀具重量 | 7 | kg | ||||
| 最大刀盤 直徑 | 滿刀 | φ80 | mm | |||
| 相鄰空刀 | φ125 | mm | ||||
| 換刀時間 | 2.5 | s | ||||
| 定位精度 | JISB6330 | GB/T18400.4-2010 | mm | |||
| X軸 | ±0.005/300 | 0.020 | ||||
| Y軸 | ±0.005/300 | 0.015 | ||||
| Z軸 | ±0.005/300 | 0.015 | mm | |||
| 重復定 位精度 | X軸 | ±0.003 | 0.012 | mm | ||
| Y軸 | ±0.003 | 0.010 | ||||
| Z軸 | ±0.003 | 0.010 | mm | |||
| 機床重量 | 5600 | kg | ||||
| 電氣總?cè)萘?/span> | 18 | KVA | ||||
| 機床輪廓尺寸 | 2800×2650×2900 | mm | ||||
| 1 | 三菱M80B系統 | 10 | 8000rpm主軸 |
| 2 | NSK絲桿支撐軸承 | 11 | 中央集中自動進給潤滑系統 |
| 3 | 機床照明工作燈 | 12 | 主軸錐孔：BT40 7/24 |
| 4 | 主軸錐孔清潔空氣 | 13 | 三色警示燈 |
| 5 | 切屑液系統 | 14 | 分離式手輪 |
| 6 | 上銀/銀泰滾珠絲桿 | 15 | 全防護（不含頂面） |
| 7 | 氣槍 | 16 | 電器柜冷熱交換器 |
| 8 | 地基墊鐵及調整螺栓 | 17 | 24把機械手刀庫 |
| 9 | 隨機技術文件 | 18 |
| 序 號 | 附 件 名 稱 | 數量 |
| 1 | 機床墊鐵 | 6套 |
| 2 | 鑰匙 | 1套 |
| 3 | 通訊電纜 | 3米 |
| 4 | 吊環 | 2件 |
| 5 | 手輪 | 1件（設備上） |
| 6 | 氣槍 | 1件 |
| 7 | 卸刀座 | 1件 |
1.機械使用說明書一套（包含安裝方法、日常保養、定期維修等）
2.電氣使用說明書一套（包含操作說明、報警列表、PMC參數列表等）
3.合格證一套
4.裝箱單一套
5.數控系統說明書一套（包括系統用戶手冊、維修說明書及參數說明書）
